HCIP -- 1 -- OSPF的多区域
2023-10-22 15:56:17 #HCIP #OSPF

一、OSPF建立多区域的原因

  1. 为了实现网络的快速收敛
  2. 为了增强网络的可扩展性

二、OSPF中的路由器类型

  1. 内部路由器：若以一个路由器的所有接口都工作在同一区域中，则该路由器被称为【内部路由器】
  2. 骨干路由器：若上述路由器工作在区域0中，则上述路由器也可以称之为【骨干路由器】
  3. ABP【Area Border Router｜边界路由器】：用来工作在两个区域之间，负责在两个区域之间传递汇总信息使用的路由器
  4. ASBR【Auto-System Border Router｜自治系统边界路由器】：用来运行两种或多种路由协议的路由器，在各个不同的路由协议之间传递路由信息时使用的

三、OSPF的区域类型

  1. 骨干区域【area 0】
  2. 非骨干区域
    1. 标准区域
      • 会将自身区域的域内路由通过ABR路由器传递给其他区域
      • 会通过ABR路由器学习其他区域的域间路由
      • 本区域可以包含ASBR路由器，会学医本区域自己引入的其他路由
      • 会学习其他区域引入的外部路由【简单说就是啥都学习】
      • 包含：LSA-1, LSA-2, LSA-3, LSA-4, LSA-5
    2. 末节区域【Stub Area】
      • 本区域内不包含ASBR路由器【也就意味着本区域不会学习并引入外部路由】
      • 同时本区域也不学习其他区域引入的外部路由，而是使用一条缺省路由到达
      • 末节区域指的是：该区域到达外部网络有且只有一个接口，会学习本区域内的域内路由，学习域间路由
      • 包含：LSA-1, LSA-2, LSA-3, LSA-4
    3. 完全末节区域
      • 本区域内不包含ASBR路由器
      • 自己不学习外部路由，也不学习其他区域引入的外部路由，也不学习域间路由
      • 只学习本区域内的域内路由
      • 完全末节区域内的路由器使用一条缺省路由来访问外部网络
      • 包含：LSA-1, LSA-2
    4. 非纯末节区域【NSSA】
      • 会学习本区域自己引入的外部路由【意味着NSSA区域内可以包含ASBR路由器】
      • 会学习本区域的域内路由和其他区域的域间路由
      • 不学习其他区域引入的外部路由
      • 增加一条缺省路由
      • 包含：LSA-1, LSA-2, LSA-3, LSA-4, LSA-7
    5. 非纯完全末节区域：
      • 学习本区域内的域内路由
      • 学习本区域自己引入的外部路由
      • 不学习其他区域的域间路由
      • 也不学习其他区域引入的外部路由
      • 增加一条缺省路由

四、OSPF的LSDB【Link State DataBase｜链路状态数据库】中的LSA类型

  1. OSPF中常见的LSA共有6种类型：
    1. 路由器LSA【Type-1】：由每一台运行 OSPF 路由选择协议的路由器都会发出的，Type-1的LSA种包含：Router-ID、链路数量、每一条具体的明细路由
    2. 网络LSA【Type-2】：由网络中的DR【指定路由器】所发出的，用来向网络中的其它Drothers通告当前网络的变化
    3. 网络汇总【Type-3】：由网络中的 ABR【区域边界路由器】所发出的，用来在两个不同的区域之间相互传送汇总消息时使用的
    4. ASBR汇总LSA【Type-4】：由网络中的 ABR【区域边界路由器】所发出的，用来向 OSPF 的内部路由器通告ASBR的路由器ID【RID】
    5. 自治系统外部LSA【Type-5】：由网络中的ASBR【自治系统边界路由器】所发出的；当ASBR将来自于其它路由选择协议的路由条目注入进 OSPF 内部时，ASBR 就将这些外部路由添加上Type-5的标记，这样一来 OSPF 内部的路由器就都能明白该条路由来自于其它的路由选择协议
    6. NSSA外部LSA【Type-7】：由 NSSA 区域内的 ASBR 路由器所引入的外部路由，按照Tpye-7的方式注入进 OSPF 内部；Type-7的路由仅仅会在NSSA区域内泛洪，当Type-7的路由来到 ABR 上时，ABR会将Type-7的路由转换成Type-5的路由，然后在继续向其他区域传递。

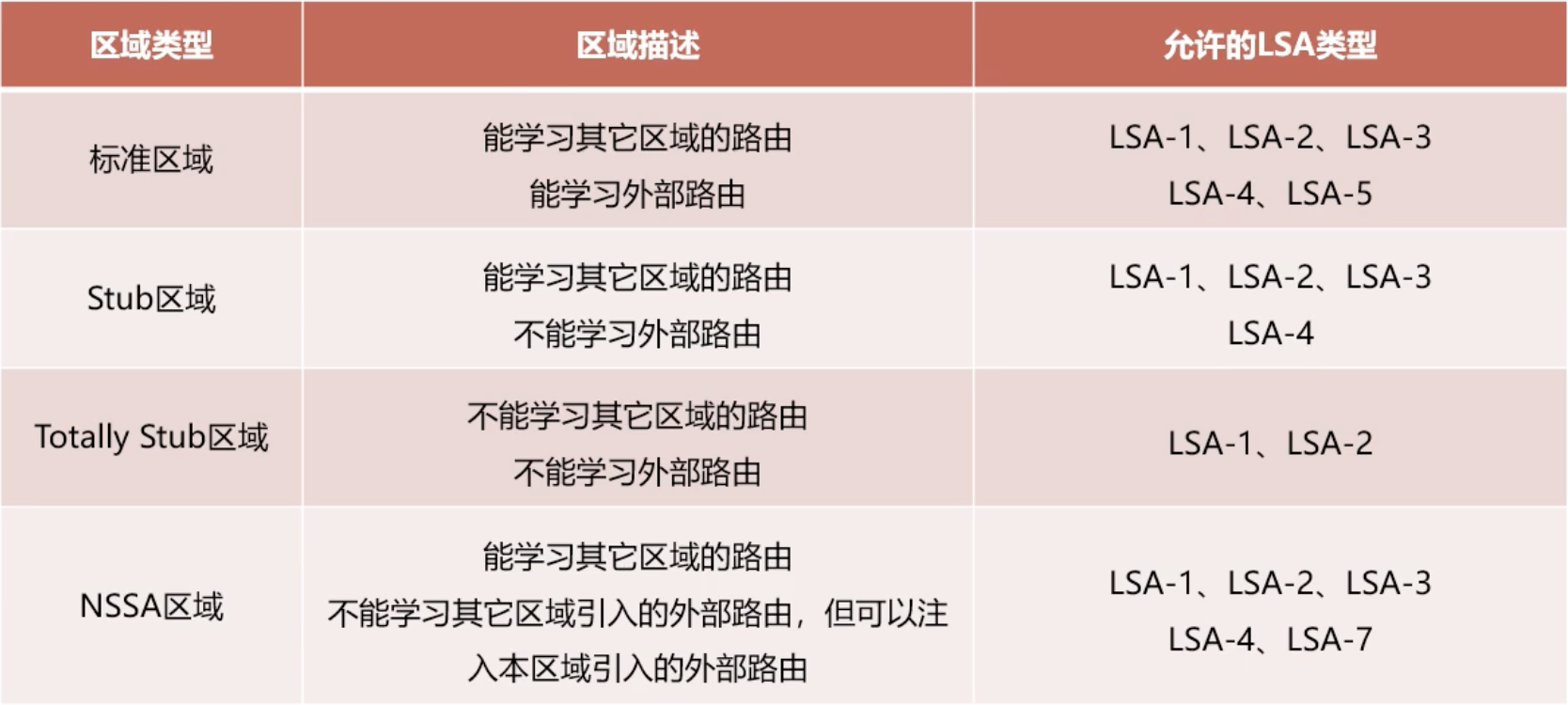

LSA

五、OSPF的外部路由计算方式

  • OSPF在计算外部路由到达时由两种方式：
    1. O_E1：在计算时，同时计算OSPF的内部代价和外部代价的总和
    2. O_E2：在计算时，只计算OSPF的外部代价之和，不计算内部代价【对于O_E2的计算方式而言，OSPF的内部代价完全一样】

六、OSPF的虚链路

  1. 按照 OSPF 的最初的协议设定，任何的非骨干网络必须域骨干区域通过一台ABR直连，若不直连，则无法通讯
  2. 后来 OSPF 做出的改进，其允许一个非骨干区域经过另一个非骨干区域，与骨干区域连接，采用的方式为：虚链路【vlink】
  3. vlink 配置在两台 ABR 之间，在两台 ABR 之间建立一个虚拟链接，令孤立的的非骨干区域可以与骨干区域相连

七、OSPF的手工汇总

  • OSPF 支持在区域下配置手工汇总
  • 在华为的网络设备上，OSPF 可以支持两种汇总方式：
    1. ARB-SUMMARY
    2. ASBR-SUMMARY

实验配置

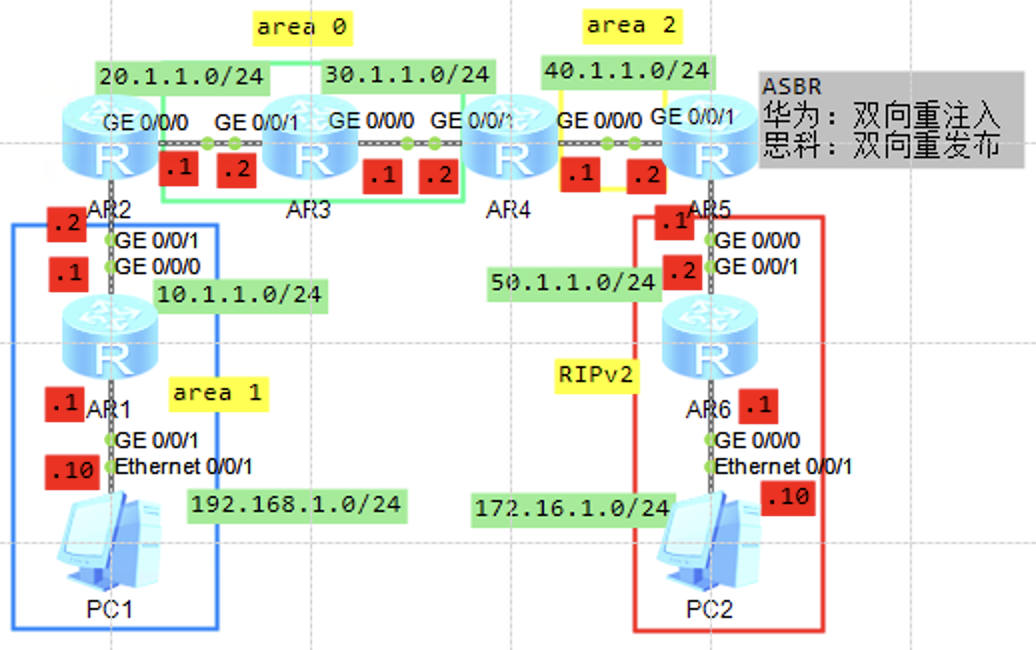

双向重注入

双向重注入

AR1

[AR1]ospf 1
[AR1-ospf-1]area 1
[AR1-ospf-1-area-0.0.0.1]network 192.168.1.0 0.0.0.255
[AR1-ospf-1-area-0.0.0.1]network 10.1.1.0 0.0.0.255

AR2

[AR2]ospf 1
[AR2-ospf-1]area 1
[AR2-ospf-1-area-0.0.0.1]network 10.1.1.0 0.0.0.255
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 20.1.1.0 0.0.0.255

AR3

[AR3]ospf 1
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 20.1.1.0 0.0.0.255
[AR3-ospf-1-area-0.0.0.0]network 30.1.1.0 0.0.0.255

AR4

[AR4]ospf 1
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]network 30.1.1.0 0.0.0.255
[AR4-ospf-1]area 2
[AR4-ospf-1-area-0.0.0.2]network 40.1.1.0 0.0.0.255

AR5

[AR5]ospf 1
[AR5-ospf-1]area 2
[AR5-ospf-1-area-0.0.0.2]network 40.1.1.0 0.0.0.255
[AR5]rip
[AR5-rip-1]version 2
[AR5-rip-1]network 50.0.0.0
[AR5-rip-1]undo summary

AR6

[AR6]rip
[AR6-rip-1]version 2
[AR6-rip-1]network 50.0.0.0
[AR6-rip-1]network 172.16.0.0
[AR6-rip-1]undo summary

ASBR 注入

注入RIP

[AR5-ospf-1]import-route rip 1 cost 2  #计算方式 O_E2

[AR1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 16       Routes : 16

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        #1.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
       #10.1.1.0/24  Direct  0    0           D   10.1.1.1        GigabitEthernet0/0/0
       #10.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     #10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       #20.1.1.0/24  OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0
       #30.1.1.0/24  OSPF    10   3           D   10.1.1.2        GigabitEthernet0/0/0
       #40.1.1.0/24  OSPF    10   4           D   10.1.1.2        GigabitEthernet0/0/0
       50.1.1.0/24  O_ASE   150  2           D   10.1.1.2        GigabitEthernet0/0/0
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.16.1.0/24  O_ASE   150  2           D   10.1.1.2        GigabitEthernet0/0/0
    #192.168.1.0/24  Direct  0    0           D   192.168.1.1     GigabitEthernet0/0/1
    #192.168.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  #192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
[AR5-ospf-1]import-route rip 1 cost 2 type 1    #更改计算方式为 O_E1

[AR1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 16       Routes : 16

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        #1.1.1.1/32  Direct  0    0           D   127.0.0.1       LoopBack0
       #10.1.1.0/24  Direct  0    0           D   10.1.1.1        GigabitEthernet0/0/0
       #10.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     #10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       #20.1.1.0/24  OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0
       #30.1.1.0/24  OSPF    10   3           D   10.1.1.2        GigabitEthernet
       #40.1.1.0/24  OSPF    10   4           D   10.1.1.2        GigabitEthernet0/0/0
       50.1.1.0/24  O_ASE   150  6           D   10.1.1.2        GigabitEthernet0/0/0
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     172.16.1.0/24  O_ASE   150  6           D   10.1.1.2        GigabitEthernet0/0/0
    #192.168.1.0/24  Direct  0    0           D   192.168.1.1     GigabitEthernet0/0/1
    #192.168.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  #192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

注入OSPF

[AR5-rip-1]import-route ospf 1 cost 4

[AR6]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 16       Routes : 16

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        #6.6.6.6/32  Direct  0    0           D   127.0.0.1       LoopBack0
       10.1.1.0/24  RIP     100  5           D   50.1.1.1        GigabitEthernet0/0/1
       20.1.1.0/24  RIP     100  5           D   50.1.1.1        GigabitEthernet0/0/1
       30.1.1.0/24  RIP     100  5           D   50.1.1.1        GigabitEthernet0/0/1
       40.1.1.0/24  RIP     100  5           D   50.1.1.1        GigabitEthernet0/0/1
       #50.1.1.0/24  Direct  0    0           D   50.1.1.2        GigabitEthernet0/0/1
       #50.1.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
     #50.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
     #172.16.1.0/24  Direct  0    0           D   172.16.1.1      GigabitEthernet0/0/0
     #172.16.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
   #172.16.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
    192.168.1.0/24  RIP     100  5           D   50.1.1.1        GigabitEthernet0/0/1
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

测试连通性

PC>ping 172.16.1.10

Ping 172.16.1.10: 32 data bytes, Press Ctrl_C to break
From 172.16.1.10: bytes=32 seq=1 ttl=122 time=31 ms
From 172.16.1.10: bytes=32 seq=2 ttl=122 time=32 ms
From 172.16.1.10: bytes=32 seq=3 ttl=122 time=32 ms
From 172.16.1.10: bytes=32 seq=4 ttl=122 time=46 ms
From 172.16.1.10: bytes=32 seq=5 ttl=122 time=32 ms

--- 172.16.1.10 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/34/46 ms

虚链路

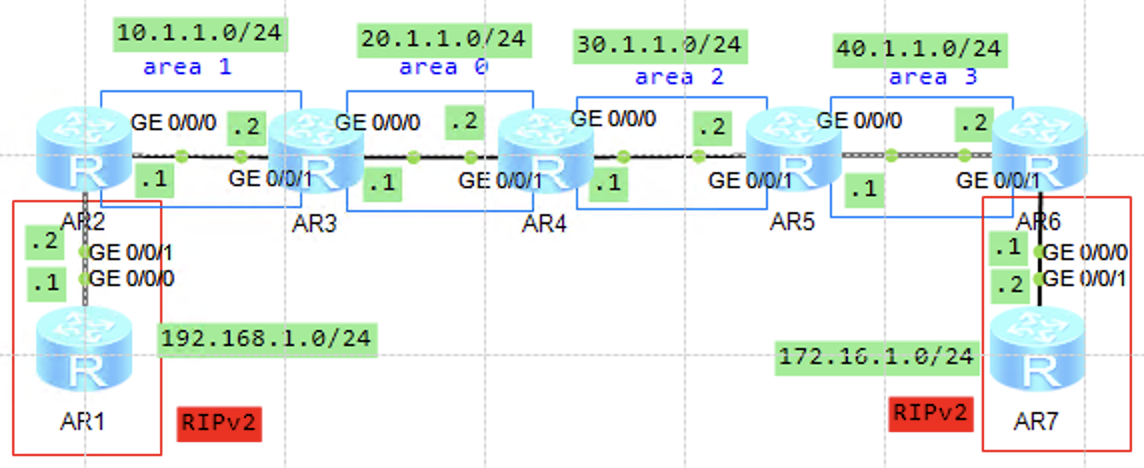

虚链路和手工汇总

ospf软重启

<AR2>reset ospf 1 process

配置虚链路

#在R4和R5上配置虚链路
[AR4-ospf-1-area-0.0.0.2]vlink-peer 5.5.5.5

[AR5-ospf-1-area-0.0.0.2]vlink-peer 4.4.4.4

双向重注入

#在R2和R6上配置双向重注入
#R2
[AR2-ospf-1]import-route rip 1 cost 2 type 1#修改计算类型为O_E1
[AR2-rip-1]import-route ospf 1 cost 2
#R6
[AR6-ospf-1]import-route rip 2 cost 3 type 1
[AR6-rip-2]import-route ospf 1 cost 6

测试连通性

[AR1]ping 172.16.1.2
  PING 172.16.1.2: 56  data bytes, press CTRL_C to break
    Request time out
    Reply from 172.16.1.2: bytes=56 Sequence=2 ttl=250 time=50 ms
    Reply from 172.16.1.2: bytes=56 Sequence=3 ttl=250 time=50 ms
    Reply from 172.16.1.2: bytes=56 Sequence=4 ttl=250 time=50 ms
    Reply from 172.16.1.2: bytes=56 Sequence=5 ttl=250 time=40 ms

  --- 172.16.1.2 ping statistics ---
    5 packet(s) transmitted
    4 packet(s) received
    20.00% packet loss
    round-trip min/avg/max = 40/47/50 ms

配置末节区域

#本区域内不包含ASBR路由器【也就意味着本区域不会学习并引入外部路由】
#同时本区域也不学习其他区域引入的外部路由，而是使用一条缺省路由到达
#末节区域指的是：该区域到达外部网络有且只有一个接口，会学习本区域内的域内路由，学习域间路由

[AR2-GigabitEthernet0/0/1]shutdown #关闭AR2的g0/0/1接口，因为末节区域内不包含ASBR路由器
[AR2-ospf-1-area-0.0.0.1]stub
[AR3-ospf-1-area-0.0.0.1]stub  #AR3也在area 1中，所以他也要配置

[AR2]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0
	#配置为末节区域后，自动添加一条缺省路由，指向10.1.1.2
        #2.2.2.2/32  Direct  0    0           D   127.0.0.1       LoopBack0
       10.1.1.0/24  Direct  0    0           D   10.1.1.1        GigabitEthernet0/0/0 #area 1
       #10.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     #10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       20.1.1.0/24  OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0   #area 0
       30.1.1.0/24  OSPF    10   3           D   10.1.1.2        GigabitEthernet0/0/0   #area 2
       40.1.1.0/24  OSPF    10   4           D   10.1.1.2        GigabitEthernet0/0/0   #area 3
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

#rip2的路由没有了

配置完全末节区域

#本区域内不包含ASBR路由器
#自己不学习外部路由，也不学习其他区域引入的外部路由，也不学习域间路由
#只学习本区域内的域内路由
#完全末节区域内的路由器使用一条缺省路由来访问外部网络

[AR2-GigabitEthernet0/0/1]shutdown #关闭AR2的g0/0/1接口，因为完全末节区域内不包含ASBR路由器
[AR2-ospf-1-area-0.0.0.1]stub no-summary
[AR3-ospf-1-area-0.0.0.1]stub no-summary

[AR2-ospf-1-area-0.0.0.1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 9        Routes : 9

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0
        #2.2.2.2/32  Direct  0    0           D   127.0.0.1       LoopBack0
       10.1.1.0/24  Direct  0    0           D   10.1.1.1        GigabitEthernet0/0/0   #area 1
       #10.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     #10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

#只有区域内路由和缺省路由

[AR2-ospf-1-area-0.0.0.1]ping 172.16.1.2
  PING 172.16.1.2: 56  data bytes, press CTRL_C to break
    Reply from 172.16.1.2: bytes=56 Sequence=1 ttl=251 time=50 ms
    Reply from 172.16.1.2: bytes=56 Sequence=2 ttl=251 time=40 ms
    Reply from 172.16.1.2: bytes=56 Sequence=3 ttl=251 time=40 ms
    Reply from 172.16.1.2: bytes=56 Sequence=4 ttl=251 time=40 ms
    Reply from 172.16.1.2: bytes=56 Sequence=5 ttl=251 time=40 ms

  --- 172.16.1.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 40/42/50 ms

#依然可以和172.16.1.2通信

非纯末节区域

#会学习本区域自己引入的外部路由【意味着NSSA区域内可以包含ASBR路由器】
#会学习本区域的域内路由和其他区域的域间路由
#不学习其他区域引入的外部路由
#增加一条缺省路由

[AR2-ospf-1-area-0.0.0.1]nssa
[AR3-ospf-1-area-0.0.0.1]nssa

[AR2-ospf-1-area-0.0.0.1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 15       Routes : 15

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   O_NSSA  150  1           D   10.1.1.2        GigabitEthernet0/0/0
        #2.2.2.2/32  Direct  0    0           D   127.0.0.1       LoopBack0
       10.1.1.0/24  Direct  0    0           D   10.1.1.1        GigabitEthernet0/0/0   #area 1
       #10.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     #10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
       20.1.1.0/24  OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0   #area 0
       30.1.1.0/24  OSPF    10   3           D   10.1.1.2        GigabitEthernet0/0/0   #area 2
       40.1.1.0/24  OSPF    10   4           D   10.1.1.2        GigabitEthernet0/0/0   #area 3
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.2     GigabitEthernet0/0/1   #rip 1
    #192.168.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  #192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

#rip2的路由没有了

非纯完全末节区域

#学习本区域内的域内路由
#学习本区域自己引入的外部路由
#不学习其他区域的域间路由
#也不学习其他区域引入的外部路由
#增加一条缺省路由

[AR2-ospf-1-area-0.0.0.1]nssa no-summary
[AR3-ospf-1-area-0.0.0.1]nssa no-summary

[AR2-ospf-1-area-0.0.0.1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 12       Routes : 12

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        0.0.0.0/0   OSPF    10   2           D   10.1.1.2        GigabitEthernet0/0/0
        #2.2.2.2/32  Direct  0    0           D   127.0.0.1       LoopBack0
       10.1.1.0/24  Direct  0    0           D   10.1.1.1        GigabitEthernet0/0/0   #area 1
       #10.1.1.1/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
     #10.1.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/0
      #127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      #127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
#127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.2     GigabitEthernet0/0/1   #rip1
    #192.168.1.2/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
  #192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet0/0/1
#255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

#只有区域内路由和rip 1路由

地址汇总

#AR2
[AR2-LoopBack1]ip address 88.88.88.88 24

#AR3
[AR3]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 17       Routes : 17

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

        ······
    88.88.88.88/32  OSPF    10   1           D   10.1.1.1        GigabitEthernet0/0/1
    ······

#AR4
[AR4]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 17       Routes : 17

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    ······
    88.88.88.88/32  OSPF    10   2           D   20.1.1.1        GigabitEthernet0/0/1
    ······


[AR3-ospf-1-area-0.0.0.1]abr-summary 88.88.0.0 255.255.0.0


#AR4
[AR4]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 17       Routes : 17

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      ······
      88.88.0.0/16  OSPF    10   2           D   20.1.1.1        GigabitEthernet
0/0/1
      ······
#汇总之后AR4学到的是主路由


#AR3
[AR3-ospf-1-area-0.0.0.1]dis ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 17       Routes : 17

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

    ······
    88.88.88.88/32  OSPF    10   1           D   10.1.1.1        GigabitEthernet
0/0/1
    ······

#汇总之后AR3的学到的还是之前路由
Prev
2023-10-22 15:56:17 #HCIP #OSPF
Next
