HCIA -- 7 -- 聚合链路
2023-09-01 22:15:50 #HCIA #聚合链路

应用场景

  • 链路聚合大多部署在核心层，以便提升整体网络的数据吞吐量。

特点

  • 链路聚合能够提高链路带宽、增强网络可用性、支持负载分担

模式

  • 华为的网络设备共有两种链路聚合模式：
    • 手工负载分担模式：所有活动端口均可参与数据的转发，负载分担流量
    • LACP【Link Aggregation Control Protocol】模式：支持链路备份

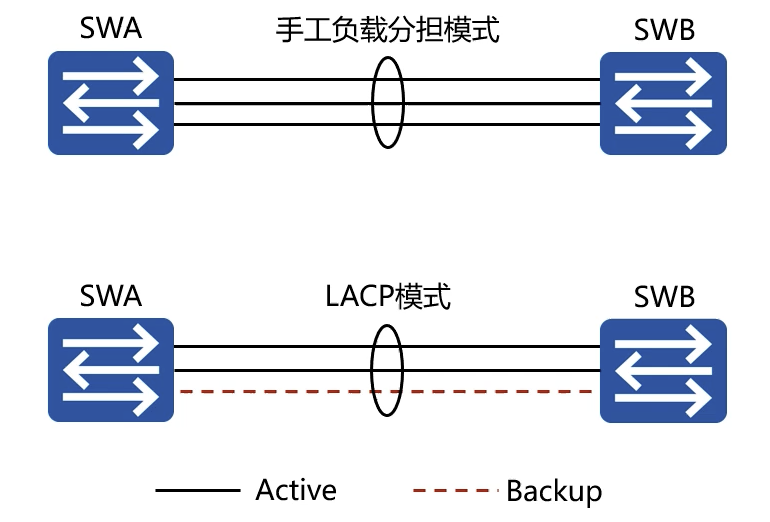

      模式

指导原则

  1. 华为网络设备最多允许 8个端口 绑定刀一起
  2. 一个 Eth-Trunk 内的所有端口必须使用 相同模式【手工或LACP】
  3. 一个 Eth-Trunk 内的所有端口都必须具有 相同的速率和双工模式；若成员端口的速率不同，速率较低的端口可能会拥塞，报文可能会被丢弃
  4. 一个端口不能在 相同时间 内属于 多个通道组
  5. 一个 Eth-Trunk 内的所有端口都必须配置到 相同的接入VLAN或VLAN干道中
  6. 只能删除不包含任何成员端口的 Eth-Trunk 口
  7. 将端口加入进 Eth-Trunk 口时，二层 Eth-Trunk 口的成员端口必须是二层端口，三层 Eth-Trunk 口的成员端口必须时三层端口
  8. 加入 Eth-Trunk 口的端口必须是 hybrid端口
  9. 一个 Eth-Trunk 口不能充当其它 Eth-Trunk 口的成员端口
  10. 一个 Eth-Trunk 口的成员端口类型必须相同；一个快速以太网端口【FastEthernet】与一个千兆以太网端口【GigabitEthernet】不能加入同一个 Eth-Trunk 内
  11. 端口加入到 Eth-Trunk 后，Eth-Trunk 端口将会学习 MAC地址，而成员端口不在学习 MAC地址

注：二层交换机只能和二层交换机做链路聚合，三层交换机只能和三层交换机做链路聚合。

数据流控制

  • 数据流在聚合链路上传输，数据顺序必须保持不变。一个数据流可以看做是一组 MAC地址 和 IP地址 相同的帧。
  • 配置链路聚合后，多条物理链路被绑定成一条聚合链路，一个数据流中的帧通过不同的物理链路传输，从而产生接受数据包乱序的情况。
  • 为了避免这种情况的发生，Eth-Trunk 采用逐流负载分担的机制
  • 将数据帧中的地址通过 HASH 算法生成 HASH-KEY 值，根据该数值在 Eth-Trunk 转发表中寻找对应的出接口，不同的 MAC地址 或 IP地址 HASH 得出的 HASH-KEY 值不同，从而出接口也就不同。
  • 保证了同一数据流的帧在同一条物理链路转发，又实现了流量在聚合组内各物理链路上的负载分担，即逐流的负载分担。
  • 逐流负载分担能保证包的顺序，但不能保证贷款利用率。

均分负载

  • 等价均分负载 — 将流量均匀地分布到多条度量相同的路径上，又叫负载平衡。
  • 非等价均分负载 — 将数据包分布到度量不同的多条路径上，各条路径上分布的流量与路由代价成反比，代价越低的路径分配的流量越多，代价越高的路径分配的流量越少。
  • 一些路由选择协议可以支持等价和非等价负载均衡两种方式，如 EIGRP；而一些路由选择协议仅支持等价方式，静态路由没有度量，因此仅支持等价负载均衡。

实验配置

二层链路手工模式聚合配置

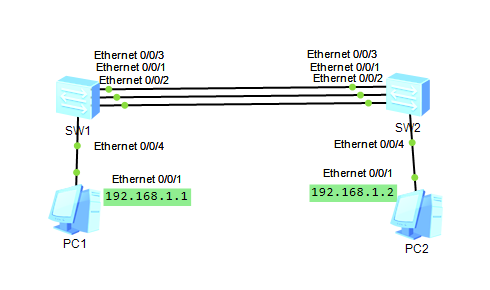

二层-链路聚合

SW1

[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]q
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]eth-trunk 1
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]eth-trunk 1
[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]eth-trunk 1

[SW1]dis ip int br
*down: administratively down
^down: standby
(l): loopback
(s): spoofing
The number of interface that is UP in Physical is 2
The number of interface that is DOWN in Physical is 1
The number of interface that is UP in Protocol is 1
The number of interface that is DOWN in Protocol is 2
Interface                         IP Address/Mask      Physical   Protocol
MEth0/0/1                         unassigned           down       down
NULL0                             unassigned           up         up(s)
Vlanif1                           unassigned           up         down

[SW1]dis eth-trunk 1
Eth-Trunk1's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SIP-XOR-DIP
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
Operate status: up          Number Of Up Port In Trunk: 3
--------------------------------------------------------------------------
PortName                      Status      Weight
Ethernet0/0/1                 Up          1
Ethernet0/0/2                 Up          1
Ethernet0/0/3                 Up          1



[SW1]dis stp br
 MSTID  Port                        Role  STP State     Protection
   0    Ethernet0/0/4               DESI  FORWARDING      NONE
   0    Eth-Trunk1                  ROOT  FORWARDING      NONE

SW2
sw2配置与sw1相同

[SW2]int Eth-Trunk 1
[SW2-Eth-Trunk1]int e0/0/1
[SW2-Ethernet0/0/1]eth-trunk 1
[SW2-Ethernet0/0/1]int e0/0/2
[SW2-Ethernet0/0/2]eth-trunk 1
[SW2-Ethernet0/0/2]int e0/0/3
[SW2-Ethernet0/0/3]eth-trunk 1

LACP

SW1

[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]mode lacp-static  #配置模式
[SW1-Ethernet0/0/1]eth-trunk 1
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]eth-trunk 1
[SW1-Ethernet0/0/2]int e0/0/3
[SW1-Ethernet0/0/3]eth-trunk 1
[SW1]lacp priority 100  #选举指定lacp优先级
[SW1]int e0/0/1
[SW1-Ethernet0/0/1]lacp priority 100  #配置优先级
[SW1-Ethernet0/0/1]int e0/0/2
[SW1-Ethernet0/0/2]lacp priority 100
[SW1]int Eth-Trunk 1
[SW1-Eth-Trunk1]max active-linknumber 2  #指定最大活跃链路为两条

[SW1]dis eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1                   WorkingMode: STATIC
Preempt Delay: Disabled     Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100        System ID: 4c1f-cc82-4664
Least Active-linknumber: 1  Max Active-linknumber: 2
Operate status: down        Number Of Up Port In Trunk: 0
--------------------------------------------------------------------------------
ActorPortName          Status   PortType PortPri PortNo PortKey PortState Weight
Ethernet0/0/1          Unselect 100M     100     2      289     10100010  1
Ethernet0/0/2          Unselect 100M     100     3      289     10100010  1
Ethernet0/0/3          Unselect 100M     32768   4      289     10100010  1

Partner:
--------------------------------------------------------------------------------
ActorPortName          SysPri   SystemID        PortPri PortNo PortKey PortState
Ethernet0/0/1          0        0000-0000-0000  0       0      0       10100011
Ethernet0/0/2          0        0000-0000-0000  0       0      0       10100011
Ethernet0/0/3          0        0000-0000-0000  0       0      0       10100011
'
[SW1]dis stp br
 MSTID  Port                        Role  STP State     Protection
   0    Ethernet0/0/4               DESI  FORWARDING      NONE
   0    Eth-Trunk1                  ROOT  FORWARDING      NONE

SW2
sw2配置与sw1相同

[SW2]int Eth-Trunk 1
[SW2-Eth-Trunk1]mode lacp-static
[SW2-Eth-Trunk1]int e0/0/1
[SW2-Ethernet0/0/1]eth-trunk 1
[SW2-Ethernet0/0/1]int e0/0/2
[SW2-Ethernet0/0/2]eth-trunk 1
[SW2-Ethernet0/0/2]int e0/0/3
[SW2-Ethernet0/0/3]eth-trunk 1
[SW2]lacp priority 100
[SW2]int e0/0/1
[SW2-Ethernet0/0/1]lacp priority 100
[SW2-Ethernet0/0/1]int e0/0/2
[SW2-Ethernet0/0/2]lacp priority 100
[SW2]int Eth-Trunk 1
[SW2-Eth-Trunk1]max active-linknumber 2

三层链路手工模式聚合配置

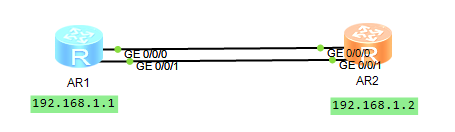

三层-链路聚合

AR1

[AR1]int Eth-Trunk 1
[AR1] int g0/0/0
[AR1-GigabitEthernet0/0/0]eth-trunk 1
Info: This operation may take a few seconds. Please wait for a moment...
Error: The layer-3 interface can not add into a layer-2 trunk.done.
[AR1]int Eth-Trunk 1
[AR1-Eth-Trunk1]undo portswitch  #关闭二层端口功能
[AR1-Eth-Trunk1]ip address 192.168.1.1 24
[AR1-GigabitEthernet0/0/0]eth-trunk 1
[AR1-GigabitEthernet0/0/0]int g0/0/1
[AR1-GigabitEthernet0/0/1]eth-trunk 1

#测试连通性
[AR1]ping 192.168.1.2
  PING 192.168.1.2: 56  data bytes, press CTRL_C to break
    Reply from 192.168.1.2: bytes=56 Sequence=1 ttl=255 time=90 ms
    Reply from 192.168.1.2: bytes=56 Sequence=2 ttl=255 time=10 ms
    Reply from 192.168.1.2: bytes=56 Sequence=3 ttl=255 time=20 ms
    Reply from 192.168.1.2: bytes=56 Sequence=4 ttl=255 time=30 ms
    Reply from 192.168.1.2: bytes=56 Sequence=5 ttl=255 time=10 ms

  --- 192.168.1.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 10/32/90 ms

[AR1]int Eth-Trunk 1
[AR1-Eth-Trunk1]mode lacp-static

[AR1]dis int Eth-Trunk 1
Eth-Trunk1 current state : UP
Line protocol current state : UP
······
-----------------------------------------------------
PortName                      Status      Weight
-----------------------------------------------------
GigabitEthernet0/0/0          UP          1
GigabitEthernet0/0/1          UP          1
-----------------------------------------------------
The Number of Ports in Trunk : 2
The Number of UP Ports in Trunk : 2

AR2
AR2配置与AR1相同

[AR2]int Eth-Trunk 1
[AR2-Eth-Trunk1]undo portswitch
[AR2-Eth-Trunk1]ip address 192.168.1.2
[AR2-GigabitEthernet0/0/0]eth-trunk 1
[AR2-GigabitEthernet0/0/0]int g0/0/1
[AR2-GigabitEthernet0/0/1]eth-trunk 1
